Hogyan javíthatja a háromrétegű zománcozott huzal az elektromos szigetelést és a tekercselés hatékonyságát?

Huaying, a szigetelt huzalokra specializálódott gyártó fejlesztHáromrétegű zománcozott huzalolyan alkalmazásokhoz, amelyek megbízható elektromos szigetelést, egyenletes vezetőképességet és pontos tekercselési teljesítményt igényelnek. Felépítésének, gyártási folyamatának és kiválasztási kritériumainak megértése segít a mérnököknek és a beszerzési csapatoknak a megfelelő vezeték kiválasztásában kompakt elektromos és elektronikus berendezésekhez.

A háromrétegű zománcozott huzal úgy lett kialakítva, hogy az elektromos vezetőképességet több védőszigetelő réteggel kombinálja. Teljesítménye a vezeték méretétől, a bevonó anyagoktól, a szigetelés vastagságától, a tapadástól és a gyártási konzisztenciától függ. A transzformátorokat, induktorokat, tekercseket és egyéb elektromágneses alkatrészeket tervező mérnökök számára ezek a jellemzők befolyásolják a tekercselés hatékonyságát, az elektromos megbízhatóságot és a hosszú távú működési stabilitást. Ez az útmutató ismerteti a háromrétegű szigetelt tekercshuzalhoz kapcsolódó működési elveket, főbb előnyöket, gyártási szempontokat, alkalmazási forgatókönyveket és beszerzési tényezőket. Bemutatja a Huaying gyártási képességeit is, és gyakorlati kérdéseket ad fel, amelyeket a vásárlóknak fel kell tenniük, mielőtt kiválasztják a vezeték specifikációját.

Tartalomjegyzék

1. Mi az a háromrétegű zománcozott huzal?
2. Hogyan működik a szerkezete és az anyagösszetétele?
3. Melyek a fő teljesítményelőnyök?
4. Hogyan készül a háromrétegű zománcozott huzal?
5. Hol használják a háromrétegű zománcozott huzalt?
6. Hogyan hasonlítsa össze a vezetékek specifikációit?
7. Hogyan válasszák ki a vásárlók a megfelelő vezetéket?
8. Mit kell tudni a Huayingről?
9. Gyakran Ismételt Kérdések
10. Következtetés

1. Mi az a háromrétegű zománcozott huzal?

A háromrétegű zománcozott huzal egy vezető huzal, amelyet több szigetelőbevonattal vagy réteggel terveztek, hogy segítsenek elektromosan elszigetelni a vezetéket a környező alkatrészektől. A termék kivitelétől függően a vezető készülhet rézből vagy más meghatározott vezető anyagból, míg a szigetelőrendszer kiválasztása az elektromos, hő- és mechanikai követelményeknek megfelelően történik.

Ellentétben az egyetlen bevonattal védett vezetővel, a háromrétegű szigetelés több védőréteget biztosít. Ez a konstrukció javíthatja a szigetelés megbízhatóságát, és segíthet a gyártóknak kompakt elektromágneses alkatrészek kifejlesztésében, ahol korlátozott a tekercselési hely.

A kifejezést nem szabad összetéveszteni minden típusú háromszoros szigetelésű vezetékkel. A zománcozott tekercshuzal és a háromszoros szigetelésű huzal különböző bevonatrendszerekkel, építési módokkal és megfelelőségi követelményekkel rendelkezhet. A vásárlóknak ezért ellenőrizniük kell a termék pontos szerkezetét, nem pedig azt feltételezni, hogy az összes háromrétegű vezeték azonos teljesítményjellemzőkkel rendelkezik.

Az elérhető termékkel kapcsolatos további információkért látogasson el a Huaying háromrétegű zománcozott huzal termékoldalára.

2. Hogyan működik a szerkezete és az anyagösszetétele?

A háromrétegű tekercshuzal teljesítménye attól függ, hogy a vezető és a szigetelőrendszer hogyan működik együtt. Mindegyik alkatrész hozzájárul a huzal általános elektromos és mechanikai jellemzőihez.

• Vezető mag:A tekercsen keresztül elektromos áramot vezet. A vezető anyaga, a keresztmetszeti méretek és a szálak konfigurációja befolyásolja az elektromos ellenállást és az áramátviteli képességet.
• Elsődleges szigetelőréteg:Kezdeti elektromos akadályt biztosít a vezető és a szomszédos menetek vagy alkatrészek között.
• Köztes szigetelőréteg:Újabb védőgátat ad hozzá, és hozzájárul a teljes szigetelési rendszerhez.
• Külső szigetelőréteg:Segít megvédeni az alatta lévő rétegeket a kezelés, a tekercselés és az összeszerelés során, az anyag tulajdonságaitól függően.

A tényleges összetétel a termék specifikációjától függően változik. A Huaying termékinformációi egy gyártási folyamatot írnak le, amely poliamid fóliát, nagy szigetelésű spray bevonatot és üvegszálat foglal magában. A vásárlóknak meg kell erősíteniük a kiválasztott modell pontos anyagsorrendjét és felépítését, mielőtt beépítenék a tervbe.

A szigetelés vastagsága különösen fontos. Előfordulhat, hogy a túl vékony szigetelés nem felel meg a szükséges dielektromos teljesítménynek, míg a szükségtelenül vastag szigetelés növelheti a kész vezeték átmérőjét és csökkentheti a tekercselésre rendelkezésre álló helyet. A kiegyensúlyozott kialakítás támogatja az elektromos megbízhatóságot és a hatékony alkatrészcsomagolást.

3. Melyek a fő teljesítményelőnyök?

Megbízható elektromos szigetelés

A több szigetelőréteg további védelmet nyújthat a szomszédos vezetők és a környező alkatrészek közötti elektromos érintkezés ellen. A tényleges dielektromos szilárdság a szigetelőanyagoktól, a vastagságtól, a gyártás minőségétől és a vizsgálati körülményektől függ. A mérnököknek meg kell erősíteniük a szükséges ellenállási feszültséget és az alkalmazandó szabványokat, mielőtt jóváhagynák a vezetéket a biztonság szempontjából kritikus berendezésekhez.

Lehetőség a kompakt tekercselési tervekhez

Ahol a szigetelőrendszer megfelel az alkalmazás elektromos követelményeinek, a gondosan optimalizált vezetékszerkezet csökkentheti a kiegészítő szigetelőanyagok szükségességét. Az így létrejövő helymegtakarítás az alkatrész kialakításától és az egyedi szigetelési követelményektől függ; ezeket nem szabad feltételezni a vonatkozó szabványok áttekintése nélkül.

Egyenletes gyártási minőség

Az egységes vezetékméretek és szigetelőbevonatok elősegítik a kiszámítható tekercselési viselkedést. A bevonathibák, az inkonzisztens átmérők vagy a rossz tapadás problémákat okozhat az automatizált tekercselés során, és befolyásolhatja a kész alkatrész megbízhatóságát.

Hosszú távú költségmegfontolások

A vezeték kiválasztásának többet kell tartalmaznia, mint a kezdeti vételár. Az állandó minőség segíthet csökkenteni a gyártási hibákat, az utómunkálatokat és a szigeteléssel kapcsolatos hibákkal kapcsolatos karbantartást. A tényleges költséghaszon az alkalmazás körülményeitől, a termék élettartamától, a gyártási hozamtól és a vizsgált alternatív anyagok minőségétől függ.

Ezek az előnyök a megfelelő specifikáció kiválasztásától és teljesítményének ellenőrzésétől függenek. Egyetlen szigetelési kialakítás sem teszi szükségessé a megfelelő elektromos védelem, tesztelés és biztonságos berendezéstervezés szükségességét.

4. Hogyan készül a háromrétegű zománcozott huzal?

A gyártási következetesség elengedhetetlen, mert a vezetőnek és a szigetelésnek egyenletesnek kell maradnia a kész vezeték hosszában. A Huaying gyártási folyamatának több fontos szakaszát ismerteti.

1. Dróthúzás:A vezetőképes anyagot a szükséges méretekre húzzuk. A felület minősége és a méretállandóság fontos a későbbi bevonási műveleteknél.
2. Lágyítás:A szabályozott hőkezelés szabályozhatja a vezető mechanikai tulajdonságait, elősegítve a tekercseléshez és a további feldolgozáshoz szükséges jellemzők elérését.
3. Szigetelés alkalmazása:A bevonó- vagy szigetelőanyagokat az adott termékkonstrukciónak megfelelően kell felhordani. Az egységes fedés segít korlátozni a vékony foltokat és egyéb lehetséges hibákat.
4. Vastagság szabályozás:A gyártó szabályozza a szigetelés méreteit a kívánt kész átmérő és elektromos teljesítmény elérése érdekében.
5. Kikeményedés:Ahol a bevonatrendszer kikeményedést igényel, az ellenőrzött feldolgozás elősegíti a bevonat kívánt tulajdonságainak és adhéziójának kialakulását.
6. Végső ellenőrzés:A megfelelő méret-, vizuális, elektromos és mechanikai ellenőrzések segítik a termék specifikációinak való megfelelőségét.

A Huaying termékoldala ±0,005 mm vastagságszabályozási pontosságot közöl a leírt bevonási folyamatra vonatkozóan. A vevőknek meg kell erősíteniük a mérési referenciaértéket, az alkalmazandó modellt és az ellenőrzési módszert, ha ezt az adatot beszerzési követelményként használják.

A mérnöki csapatok számára a leghasznosabb minőségi dokumentáció meghatározott termékspecifikációt, ellenőrzési kritériumokat, nyomon követhetőségi információkat, ahol rendelkezésre állnak, és a tervezett alkalmazás szempontjából releváns vizsgálati eredményeket tartalmaz.

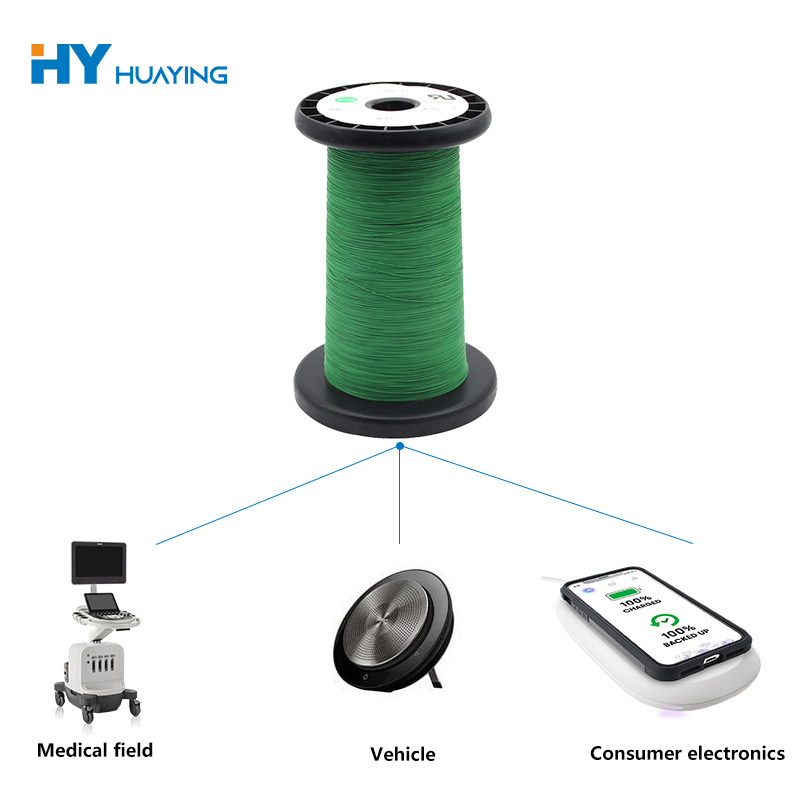

5. Hol használják a háromrétegű zománcozott huzalt?

A háromrétegű szigetelt tekercshuzal megfontolandó olyan elektromos és elektronikai termékek esetében, amelyeknél fontos a szigetelés megbízhatósága, a kompakt tekercselés és az egyenletes vezetőképesség. Az alkalmasság a vezeték tényleges specifikációitól és a berendezés működési körülményeitől függ.

• Transzformátorok:A tekercsvezetőknek meg kell felelniük az alkatrész feszültség-, hőmérséklet-, szigetelés- és méretkövetelményeinek.
• Induktorok és fojtótekercsek:A megfelelő tekercshuzal támogatja az áramátalakító és szűrőáramkörökben használt mágneses alkatrészek kialakítását.
• Kapcsoló tápegységek:A szigetelés és a vezeték jellemzőinek összeegyeztethetőnek kell lenniük a kapcsolási frekvenciával, a feszültségfeszültséggel, a hőviszonyokkal és a vonatkozó biztonsági követelményekkel.
• Elektronikus berendezések:A kompakt teljesítménymodulok és más elektromos szerelvények számára előnyös lehet a korlátozott beépítési helyre kiválasztott tekercselő vezeték.
• Ipari elektromos rendszerek:Az egyedi tekercselési alkatrészekhez a munkaciklusuknak és a környezeti feltételeknek megfelelő huzalspecifikációra van szükség.

Mielőtt kiválasztaná a vezetéket ezen alkalmazások bármelyikéhez, a mérnököknek értékelniük kell a hőmérséklet-emelkedést, az elektromos feszültséget, a tekercsfeszültséget, a működési frekvenciát, a nedvességnek való kitettséget és a vonatkozó tanúsítási követelményeket. Egy termék egy transzformátorra vagy tápegységre való alkalmassága nem jelenti automatikusan azt, hogy minden kivitelre alkalmas.

6. Hogyan hasonlítható össze a vezetékek műszaki adatai?

A specifikációk összehasonlítása megbízhatóbb, mint a vezeték kiválasztása pusztán a terméknév alapján. Az alábbi táblázat összefoglalja azokat a főbb paramétereket, amelyeket a vásárlóknak ellenőrizniük kell.

A Huaying a termékoldalán közzétesz példavezető-konfigurációkat, teljes átmérőcélokat és vezeték-ellenállási értékeket. Mivel az értékek modellspecifikusak, a vásárlóknak meg kell nézniük az eredeti specifikációs táblázatot, és megerősítést kell kérniük, mielőtt bármilyen adatot felhasználnának a műszaki számításokban.

Referencia: Háromrétegű zománcozott huzal specifikációi a Huayingtól.

7. Hogyan válasszák ki a vevőknek a megfelelő vezetéket?

A megfelelő vezeték kiválasztása az alkalmazással kezdődik, nem pedig a szigetelési teljesítményre vonatkozó általános állítással. A beszerzési csoportok és a tervezőmérnökök az alábbi ellenőrzőlistát használhatják a megfelelő lehetőségek szűkítésére.

• Határozza meg az elektromos követelményeket:Adja meg az üzemi feszültséget, a várható áramot, a frekvenciát, a dielektromos ellenállás követelményeit és az elfogadható ellenállást.
• Erősítse meg a hőviszonyokat:Határozza meg a várható üzemi hőmérsékletet, hőmérséklet-emelkedést, hűtési módot és munkaciklust.
• Ellenőrizze a tekercselés kényszereit:Határozza meg a rendelkezésre álló tekercselési ablakot, a szükséges kész átmérőt, a hajlítási sugarat és a gyártóberendezés korlátait.
• Ellenőrizze a szigetelőrendszert:Kérjen részleteket a réteganyagokról, a vastagságtűrésekről, a tapadásról és a vonatkozó elektromos vizsgálati módszerekről.
• A megfelelőségi igények áttekintése:Határozza meg a kész berendezésekhez és a célpiachoz szükséges szabványokat és jóváhagyásokat.
• A gyártás konzisztenciájának értékelése:Kérdezzen az ellenőrzési eljárásokról, a tételek konzisztenciájáról, a csomagolásról és a nyomon követhetőségi dokumentációról.
• Adott esetben kérjen mintát:A mennyiségi gyártás jóváhagyása előtt tesztelje a mintahuzalt a tényleges tekercselési folyamat és az alkatrésztervezés segítségével.

Az egyértelmű műszaki vizsgálatnak tartalmaznia kell a rajzokat vagy a méretcélokat, az éves vagy tételigényt, a működési feltételeket, a szükséges szabványokat, valamint a különleges csomagolási vagy szállítási elvárásokat. Ez az információ segít a szállítónak eldönteni, hogy egy meglévő modell megfelelő-e, vagy egy testreszabott specifikáció értékelést igényel.

8. Mit kell tudni a Huayingről?

A Huizhou Huaying Electronic Technology Co., Ltd. szigetelt huzaltermékeket szállít, és leírja, hogy a termékfejlesztésre, a gyártás minőségére és az ügyfélszolgálatra összpontosít. A cég termékinformációi szerint a háromrétegű zománcozott huzal gyártási folyamata huzalhúzást, izzítást, szigetelés alkalmazását, szabályozott kikeményítést és méretszabályozást foglal magában.

A vállalat több mint 10 szabadalommal és több mint 20 fős K+F csapattal rendelkezik. Ezek a vállalat által közölt adatok háttérrel szolgálnak a bejelentett fejlesztési képességeiről, de a vevőknek megfelelő dokumentációt kell kérniük, ha szabadalomra, műszaki képesítésekre vagy egyéb bizonyítékokra van szükség a szállító jóváhagyásához.

A Huaying vagy más huzalszállító értékelése során a beszerzési csapatoknak többet kell figyelembe venniük, mint a vállalati igazolásokat. A legfontosabb kérdések arra vonatkoznak, hogy a javasolt huzal megfelel-e az alkalmazásnak, rendelkezésre állnak-e a szükséges minőségi nyilvántartások, és hogy a minták és a gyártási tételek következetesen megfelelnek-e az egyeztetett specifikációnak.

A termékspecifikus részletekért használja a hivatalos Huaying háromrétegű zománcozott huzal oldalt a technikai megbeszélések kiindulópontjaként.

9. Gyakran Ismételt Kérdések

1. Mi a háromrétegű zománcozott huzal fő célja?

Elsődleges célja, hogy egy vezetőképes magot több szigetelőréteggel kombináljon, segítve a vezető elektromos elválasztását a szomszédos menetektől és a környező alkatrészektől. A tényleges védelmi szint függ a huzal felépítésétől, az anyag tulajdonságaitól és az ellenőrzött vizsgálati eredményektől.

2. A háromrétegű zománcozott vezeték ugyanaz, mint a háromszoros szigetelésű vezeték?

Nem feltétlenül. A kifejezések vonatkozhatnak a kapcsolódó termékekre, de a vezető, a szigetelőanyagok, a bevonat módszere és a megfelelőségi követelmények eltérhetnek. Mindig ellenőrizze a részletes felépítést és az alkalmazandó termékszabványt, mielőtt a kettőt felcserélhetőként kezelné.

3. Mely tényezők határozzák meg a vezeték elektromos teljesítményét?

A fontos tényezők közé tartozik a vezeték anyaga és méretei, az elektromos ellenállás, a szigetelés vastagsága, a dielektromos szilárdság, a hőmérsékleti besorolás és a gyártási konzisztencia. A teljesítményt a tervezett berendezésre vonatkozó előírások és vizsgálati feltételek alapján kell értékelni.

4. Testreszabható a háromrétegű zománcozott huzal?

A testreszabás a gyártó képességeitől és gyártási követelményeitől függően lehetséges. A vevőknek meg kell adniuk a megcélzott vezetékméretet, a kész átmérőt, a szigetelési követelményeket, az elektromos paramétereket és a várható rendelési mennyiséget a megvalósíthatóság meghatározásához.

5. Hogyan ellenőrizhetik a vásárlók a termék minőségét tömeges rendelés leadása előtt?

Kérje az aktuális műszaki adatlapot, a vonatkozó ellenőrzési jegyzőkönyveket és a rendelkezésre álló megfelelőségi dokumentációt. Adott esetben értékelje ki a mintákat méretellenőrzéssel, tekercselési próbákkal és elektromos tesztekkel, amelyeket az alkalmazás követelményei szerint végeznek el.

6. Milyen információkat kell tartalmaznia az árajánlatkérésnek?

Tartalmazza a szükséges vezetékmodellt vagy rajzot, a vezeték méreteit, a szigetelés felépítését, az elektromos célteljesítményt, az alkalmazandó szabványokat, a rendelési mennyiséget, a szállítási célt és a vizsgálati vagy csomagolási követelményeket. A teljes kérés hatékonyabbá teszi a műszaki értékelést és árajánlatot.

10. Következtetés

A háromrétegű zománcozott huzal olyan elektromos terveket támogat, amelyek megbízható szigetelést, egyenletes vezetőképességet és hatékony tekercset igényelnek. A megfelelő termék kiválasztásához gondosan össze kell hasonlítani a vezeték méreteit, a szigetelés felépítését, a dielektromos teljesítményt, a hőkorlátokat és a gyártási minőséget. E tényezők gyártás előtti megerősítésével a mérnökök és a beszerzési csapatok csökkenthetik a specifikáció eltéréseit, és megalapozottabb beszerzési döntéseket hozhatnak. Ha szigetelt tekercsvezetéket vásárol transzformátorokhoz, induktorokhoz vagy más elektromos alkalmazásokhoz,lépjen kapcsolatba a Huayinggelhogy megvitassák műszaki igényeit, termékleírásokat kérjenek, és megtalálják a projektje számára megfelelő megoldást.
